Pulse-Jet sakupljač prašine

Princip rada

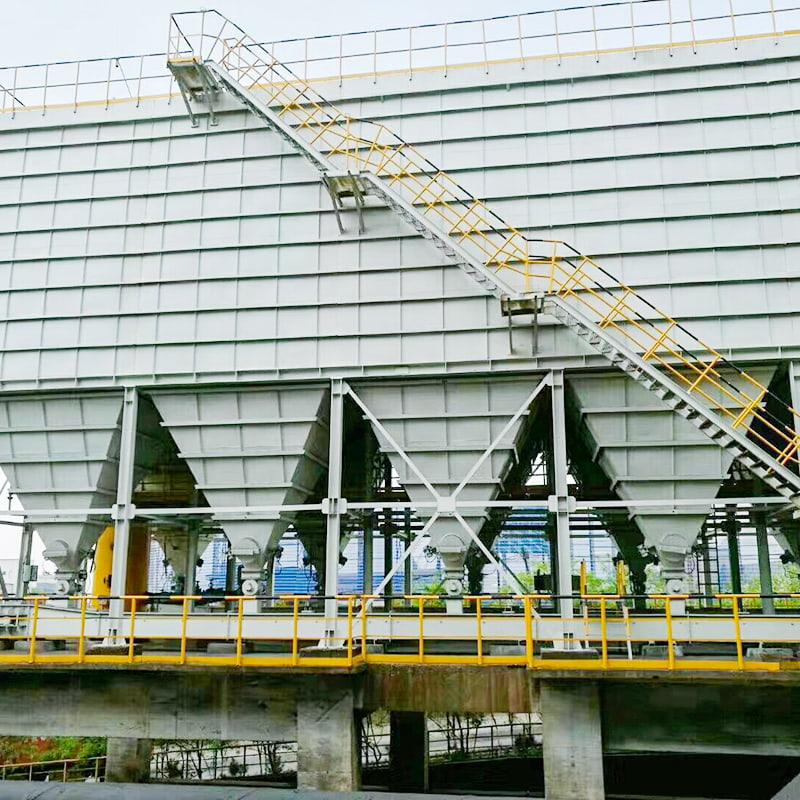

Skupljač prašine sastoji se od spremnika, gornje komore, srednje komore i donje komore. Gornja, srednja i donja komora su komorne. Tijekom rada, zrak pun prašine ulazi u spremnik kroz ulazni kanal za zrak. Gruba prašina pada izravno na dno spremnika, dok se fina prašina protokom zraka odnosi prema gore u srednju i donju komoru.

Prašina se nakuplja na vanjskoj površini filtarskih vrećica. Filtrirani zrak ulazi u gornju komoru i putuje do razvodnika čistog zraka—ispušnog kanala—prije nego što ga ispušni ventilator ispusti u atmosferu. Prašina u spremniku ispušta se transportnim sustavom.

Proces čišćenja počinje zatvaranjem izlaznog kanala čistog zraka u komori, čime se eliminira protok zraka kroz vrećaste filtre. Pulsni ventil se tada otvara, a komprimirani zrak se usmjerava iz izvora zraka kroz zračni jastuk, pulsni ventil i mlaznicu na cijevi za ubrizgavanje u vrlo kratkom vremenu (0,065-0,085 sekundi) kako bi se očistila svaka filtarska vrećica. Ventil za zatvaranje je zatvoren dovoljno vremena kako bi se osiguralo da se prašina uklonjena iz filterskih vrećica nakon procesa ubrizgavanja smjesti u spremnik, sprječavajući da se prašina "ponovno apsorbira" protokom zraka na susjedne filterske vrećice nakon što napusti površinu vrećice. To osigurava temeljito čišćenje vrećice. Programabilni PLC kontroler automatski upravlja ispušnim ventilom, pulsnim ventilom i ventilom za ispuštanje pepela.

Glavne značajke
1. Koristeći tehnologiju čišćenja impulsnog ubrizgavanja zaustavljanja protoka zraka u odvojenim komorama, ovaj sustav nadilazi nedostatke pulsnih sakupljača prašine i sustava povratnog ispiranja u odvojenim komorama. Nudi snažan kapacitet čišćenja, izvrsne rezultate uklanjanja prašine, niske koncentracije emisija, minimalno propuštanje zraka, nisku potrošnju energije, minimalan otisak, pouzdan rad i izvrsne ekonomske prednosti.

2. Korištenjem čišćenja pulsnim mlazom u odvojenim komorama sa zatvaranjem protoka zraka, temeljito čišćenje se postiže jednim mlazom. To produljuje ciklus čišćenja, smanjuje potrošnju energije za čišćenje i značajno smanjuje potrošnju komprimiranog zraka. Ovo također smanjuje zamor filtarskih vrećica i pulsnih ventila, eksponencijalno povećavajući njihov vijek trajanja.

3. Pregled i zamjena vrećice mogu se izvršiti u odvojenim komorama bez zaustavljanja ventilatora sustava i pod normalnim radom sustava. Filtarske vrećice koriste elastične ekspanzijske prstene za izvrsno brtvljenje i pouzdanost. Poligonalni kavez filter vrećice smanjuje trenje između vrećice i kaveza, produžujući vijek trajanja vrećice i olakšavajući uklanjanje vrećice.

4. Sustav vrećica koristi gornji sustav za izvlačenje. Tijekom zamjene vrećica, kavez se povlači, a prljave vrećice se stavljaju u donji spremnik komore i uklanjaju kroz šaht, poboljšavajući radne uvjete zamjene vrećica.

5. Komora ima hermetički dizajn za izvrsno brtvljenje. Revizijska vrata izrađena su od visokokvalitetnog materijala za brtvljenje. Kerozin se koristi za otkrivanje curenja tijekom procesa proizvodnje, što rezultira vrlo niskom stopom curenja zraka. 6. Opremljen Bi-Get sustavom za uštedu energije i Emc sustavom za čišćenje vrećica, sustav radi uz nisku potrošnju energije.

7. Ulazni i izlazni kanali vrećastog skupljača prašine s komornim pulsnim mlazom su kompaktno raspoređeni, smanjujući otpor protoku zraka.

8. Cjelokupnim sustavom upravlja PLC, omogućavajući automatsko čišćenje i pražnjenje prašine, automatsku kontrolu temperature i alarm za previsoku temperaturu.
