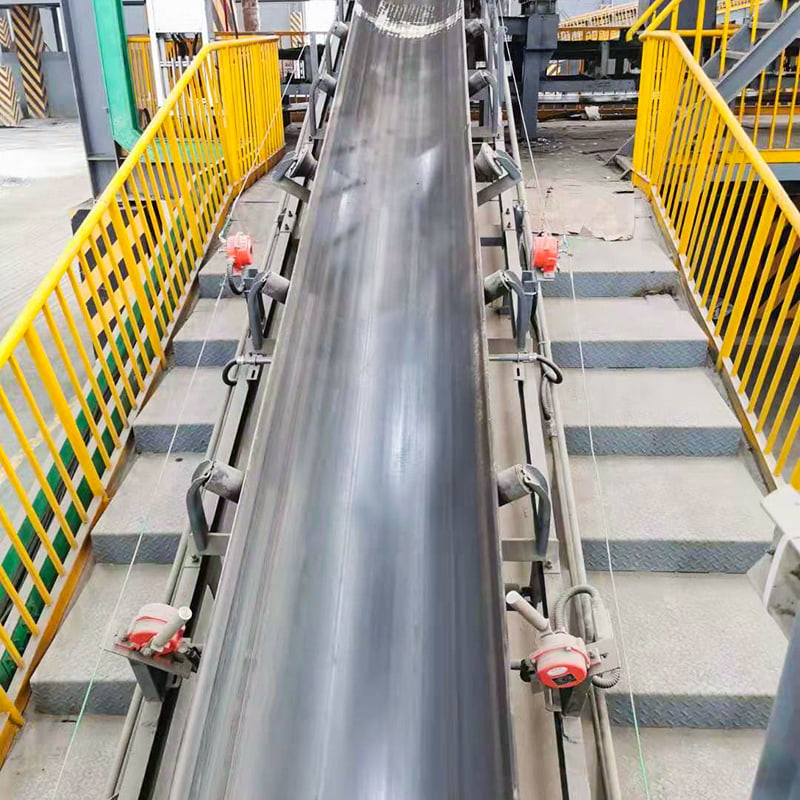

A TD trakasti transporter je standardizirani, fiksni trakasti transporter s koritom dizajniran prema kineskoj specifikaciji serije TD (opće namjene), naširoko se koristi za transport rasutih materijala gustoće ispod 2,5 t/m³ u industrijama od ugljena i metalurgije do građevinskih materijala i kemikalija. Nacionalni popis transporta rasutog materijala za 2025. koji je provelo Kinesko udruženje industrije teških strojeva (CHMIA) izvještava da TD trakasti transporter modeli čine preko 52% svih instaliranih industrijskih trakastih transportera u domaćim pogonima, rukujući procijenjenih 14 milijardi metričkih tona materijala godišnje. Njegov modularni dizajn, koji se sastoji od standardnih setova pomoćnih zupčanika, pogonskih remenica i platnenog remena, čini TD trakasti transporter zadani izbor za rukovanje materijalima u elektranama, tvornicama cementa i pogonima za pripremu ugljena.

Što je TD trakasti transporter i kako se razlikuje od generičkih žlijebastih transportera

TD trakasti transporter slijedi nacionalno standardizirani kodeks dizajna (bivši TD75, sada ažuriran) koji definira odnos između širine trake, promjera pomoćnog kotača, razmaka valjaka i pogonske snage, omogućujući zamjenjivost dijelova u tisućama instalacija. Za razliku od kopnenih transportera konstruiranih po narudžbi, a TD trakasti transporter je sastavljen od unaprijed izračunatih komponenti, skraćujući vrijeme projektiranja za 60% i smanjujući troškove zaliha rezervnih dijelova za 40% prema studiji nabave iz 2024. koju je provela China Coal Technology Group. Serija TD specificira širine trake od 500 mm do 1.400 mm, sa standardiziranim kutovima korita od 20°, 30° ili 35°, i duljine transportne trake obično do 300 m u jednom letu, iako se više letova može kombinirati. Njegova jednostavnost i dostupnost dijelova čine TD trakasti transporter najrepliciraniji sustav za rukovanje rasutim teretom u kontinentalnoj Kini i preko infrastrukturnih projekata pojasa i cesta.

Osnovne strukturne komponente TD transportne trake

TD trakasti transporter izgrađen je oko šest standardiziranih modula: pogonske jedinice, glavne i zadnje remenice, udubljenja, povratnih utora, uređaja za preuzimanje napetosti i same transportne trake. Revizija pouzdanosti 2025. koju je proveo Bulk Conveying Technology Center otkrila je da je 87% svih TD trakasti transporter incidenti zastoja bili su povezani sa samo trima komponentama: zaglavljivanjem pomoćnog ležaja, kvarom spoja remena i neadekvatnim zatezanjem. Razumijevanje ovih komponenti ključno je za održavanje dugog radnog vremena trakasti transporter .

• Pogonska jedinica: Obično električni motor spojen na spiralni reduktor zupčanika s paralelnom osovinom. Pogonska jedinica od 37 kW na a TD trakasti transporter širine 1000 mm daje brzinu trake od 1,6 m/s i nazivni kapacitet od 400 t/h za ugljen.
• Prazni kliznici: Garniture s tri valjka promjera 89 mm, 108 mm ili 133 mm, ovisno o širini trake. Standardni razmak na strani za nošenje je 1,2 m, što ograničava progib remena ispod 2% pri nazivnom opterećenju.
• koloturnici: Pogonska remenica je obložena gumom s uzorkom utora u obliku dijamanta ili riblje kosti kako bi se povećao koeficijent trenja na 0,35–0,40. Repne remenice često su okrunjene kako bi pomogle u praćenju remena.
• Uređaj za namatanje: Za kraće TD transportere kraće od 60 m koristi se pužni nastavak, dok se za duže jedinice preporučuje gravitacijski nastavak. Ispravno postavljeno natezanje održava napetost remena između 1,0–1,5 kN po sloju trupa remena.
• Pojas: Višeslojni pojas od tkanine, obično EP (poliester-najlon) s 3-6 slojeva, pruža vlačnu čvrstoću od 200-630 N/mm. Debljina gornjeg pokrova od 3–6 mm i donjeg poklopca od 1,5–3 mm odabiru se na temelju abrazivnosti materijala.

Parametri odabira TD transportne trake: širina trake, brzina i kapacitet

Odabir TD trakastog transportera uključuje usklađivanje širine trake i brzine sa potrebnom tonažom i veličinom grudve materijala, s donjom tablicom koja daje standardne projektirane kapacitete za kut korita od 30° i gustoću materijala od 1,0 t/m³. Stvarni kapacitet proporcionalan je gustoći mase. CHMIA Priručnik o odabiru za 2025. navodi da za svakih 0,5 m/s povećanje brzine trake unutar dopuštenog raspona, TD trakasti transporter dobiva 15–20% protoka bez dodatne širine trake, pod uvjetom da materijal ne stvara prekomjernu prašinu.

Standardni parametri odabira za modele TD transportne trake s kutom korita od 30° i gustoćom materijala od 1,0 t/m³ (Izvor: CHMIA TD Conveyor Design Manual 2025)

Primjene TD transportne trake u ključnim teškim industrijama

TD trakasti transporter standardno je rješenje za transport rasutog tereta u postrojenjima za pripremu ugljena, tvornicama cementa, čeličanama, elektranama i postrojenjima za kemijsku obradu, od kojih svaki nameće posebne zahtjeve za pokrivanje trake i pomoćni ležaj. Kartirana je sektorska analiza Kineske federacije građevinskih materijala za 2025 TD trakasti transporter instalacije u različitim industrijama i otkrili da samo metalurški sektor upravlja prosječno s 18 km TD transportera po integriranoj čeličani. Sljedeći popis raščlanjuje upotrebu prema industriji.

• Vađenje i priprema ugljena: TD trakasti transporters s protupožarnim i antistatičkim trakama premještaju sirovi ugljen, brazdu i čisti ugljen. Uobičajene su duljine transportera od 80-200 m, s kapacitetima do 1200 t/h na traci od 1200 mm.
• Metalurgija: Sinter, koks i peleti željezne rude transportiraju se na temperaturama okoline do 120°C, zahtijevajući navlake otporne na toplinu. Udarni pomoćni ležajevi na točkama utovara apsorbiraju udar grudica od 50–100 mm, smanjujući oštećenje remena za 45% u usporedbi sa standardnim pomoćnim elementima.
• Proizvodnja električne energije: Upotreba elektrana TD trakasti transporters za povezivanje skladišta ugljena, drobilice i bunkera kotla. Jedinica od 600 MW obično ovisi o 6-10 TD transportera, svaki s putnim kolima za distribuciju ugljena duž reda bunkera.
• Građevinski materijali: U tvornicama cementa, TD trakasti transporters obraditi vapnenac, gips i klinker. Pokrivna guma s visokom otpornošću na habanje (gubitak abrazije DIN ispod 120 mm³) produljuje vijek trajanja remena na više od 5 godina unatoč oštrom, kutnom materijalu.
• Kemikalije: Pogoni za proizvodnju gnojiva i postrojenja za natrijevu sodu odabiru navlake za remen otporne na ulja i kemikalije. U prilogu TD trakasti transporter galerije sa sustavima za sakupljanje prašine ograničavaju izloženost na radnom mjestu ispod 2 mg/m³.
• Strojevi i ljevaonice: Kratki TD transporteri pomiču ljevački pijesak i odljevke. Modularni dizajn omogućuje brzu zamjenu remena tijekom promjena smjene, smanjujući prekide u proizvodnji.

Usporedba TD trakastih transportera s DTII i cijevnim transporterima

TD trakasti transporter je lakši, jednostavniji i isplativiji od serije DTII za kratke do srednje udaljenosti, dok cijevni transporteri rješavaju zaštitu okoliša, ali uz dvostruko veće troškove kapitala. Analiza troškova i učinka iz 2025. koju je proveo Odbor za standardizaciju transportne opreme pružila je usporedne podatke prikazane u nastavku, pomažući inženjerima da odaberu pravu trakasti transporter vrsta.

Usporedni pregled TD trakastog transportera, DTII transportera i cijevnog transportera za industrijsko rukovanje rasutim materijalom

Zahtjevi za instalaciju i puštanje u pogon TD transportne trake

Ispravna ugradnja TD trakastog transportera zahtijeva precizno poravnanje glave i zadnje remenice unutar 0,5 mm po metru duljine transportera, te izravnavanje svih okvira pomoćnog traka kako bi se spriječilo lutanje trake i oštećenje rubova. Izvješće o kvaliteti ugradnje transportne trake Kineske akademije za građevinske strojeve za 2024. pokazalo je da 68% prijevremenih kvarova rubova trake na novim TD trakasti transporters pratili su neusklađene nosače zatezača koji su stvorili bočnu silu veću od 200 N. Redoslijed puštanja u pogon uključuje rad bez opterećenja od 4 sata nakon čega slijedi rad pod opterećenjem kako bi se provjerila stabilnost praćenja i potrošnja struje motora unutar 10% nazivnog punog opterećenja.

Raspored održavanja i uobičajeni načini kvarova TD trakastih transportera

Provedba strukturiranog plana održavanja—dnevna inspekcija praćenja remena, tjedne provjere rotacije i tromjesečnih testova integriteta spojeva—produžuje životni vijek TD transportne trake s osnovnih 6 godina na preko 12 godina. Indeks pouzdanosti opreme postrojenja za 2025. pokazuje da a TD trakasti transporter rad u skladištu ugljena s pravilnim održavanjem postigao je srednje vrijeme između otkaza od 4200 sati, u usporedbi s 1800 sati za jedinice samo s reaktivnim održavanjem. Dolje su navedeni najčešći načini kvarova.

• Zastoj ležaja za ležanje: Onečišćena mast uzrokuje 55% kvarova na leru. Ponovno podmazivanje zabrtvljenih zateznih zupčanika svakih 2000 radnih sati mašću na bazi litija smanjuje ovu stopu kvarova za 70%.
• Pogrešno držanje remena: Pomak od samo 2% širine remena izvan središta ubrzava trošenje poklopca za faktor 3. Lasersko poravnanje remenica dva puta godišnje održava odstupanje praćenja ispod 10 mm.
• Odvajanje spojeva: Vulkanizirani spojevi na tkanini TD trakasti transporter remen zadržava 85% izvorne čvrstoće remena, dok mehanički spojevi padaju na 65%. Godišnje ispitivanje magnetskog toka otkriva rano oštećenje spojnog kabela.

Često postavljana pitanja o TD trakastim transporterima

Koja je najveća veličina grudice koju TD trakasti transporter može podnijeti?

Za TD trakasti transporter, maksimalna veličina grude ograničena je na jednu trećinu širine trake za materijal miješane veličine i jednu petinu za grude jednake veličine, što znači da traka od 1000 mm može primiti grudu od najviše 300 mm. Prekoračenje ovog omjera uzrokuje nestabilnost remena na točki opterećenja i povećava štetu od udarca. Standard dizajna TD izričito uključuje ovo pravilo o veličini gruda kako bi se trup zaštitio od probijanja.

Može li se TD transportna traka nadograditi na veći kapacitet?

Da, mnogi TD trakasti transporteri mogu se nadograditi povećanjem brzine trake putem VFD-a ili prelaskom na sklop pomoćnih zupčanika s dubljim koritom, pod uvjetom da su konstrukcijski okvir i pogonski motor dimenzionirani za podnošenje dodatnog opterećenja. Studija slučaja nadogradnje tvornice cementa iz 2024. pokazala je da povećanje brzine trake s 1,6 m/s na 2,0 m/s na traci širine 800 mm TD trakasti transporter povećan kapacitet sa 278 t/h na 348 t/h bez promjene širine trake.

Je li TD trakasti transporter prikladan za nagnuti transport?

Standardni TD trakasti transporter sigurno se nosi s nagibima do 18° za suhe rasute materijale, i do 20° s trakama sa ševronskim uzorkom za materijale poput drobljenog kamena ili ugljena. Iznad 20°, okretanje materijala unatrag postaje značajno, pa se umjesto toga preporučuje džepna traka ili transporter s bočnom stijenkom.

The TD trakasti transporter ostaje radni konj industrijskog rukovanja materijalima u sektorima ugljena, metalurgije, energije, cementa, kemikalija i strojeva zbog svog standardiziranog dizajna, dokazane pouzdanosti i niskih ukupnih troškova vlasništva. Podaci iz tisuća instalacija potvrđuju da usklađivanje TD modela s materijalom i radnjom, slijedeći stroge tolerancije ugradnje i provođenje disciplinirane rutine održavanja donose desetljeća neprekinutog transporta rasutog tereta. Kako se kapaciteti tvornica šire, TD serija nastavlja pružati skalabilnu osnovu s mogućnošću zamjenjivosti dijelova za transportne sustave s trakom koji pokreću globalnu tešku industriju.
